德律3DAOI光學檢測儀 德律TR7700 SIII DT錫膏檢測設備
設備品牌：德律AOI
設備型號：TR7700 SIII DT
設備產地：臺灣
搭載世界級優質性能的離線型 3DAOI
德律TR7700 SIII DT 采用TRI獨有的多相位光源可在PCB板上捕捉高精度圖像，呈現前所未有的細節。搭載新一代檢測軟體結合了優異的缺陷檢測能力和易編程優點，為離線型AOI解決方案的最尖端科技呈現。
德律3DAOI爐前/爐后檢測項目
元器件缺陷：缺件、立碑、側立、極反、旋轉、位移、錯件(OCV)、損件、反件、多件
錫 點缺陷：錫多、錫少、橋接、DIP類元件吃錫、翹腳、金手指表面刮傷/粘錫

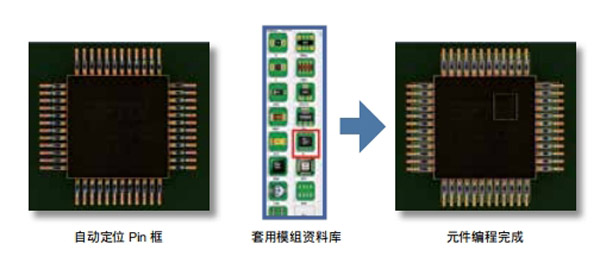

智能化資料庫+模組資料庫
智能化資料庫藉由自動分配IC腳位到對應的檢測框以加快編程速度。

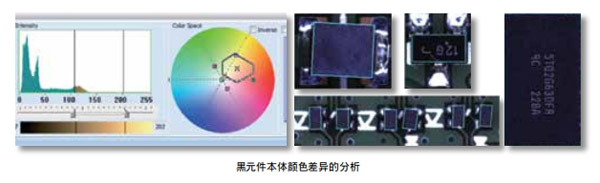

新色彩空間演算法
TRI采用新式色彩空間演算法，可提高檢測精度、減少誤判并改善檢測結果,同時降低檢測微調所需時間以及替代影像的數量。

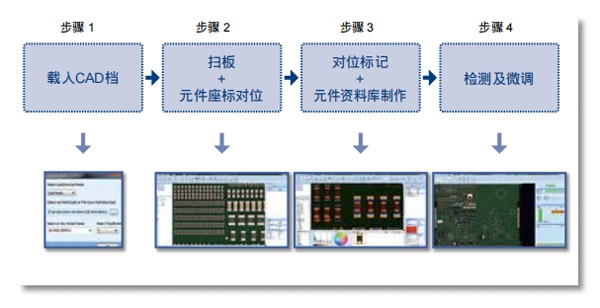

簡易且智能化的程式制作介面
全新的智能編程使用智能化元件庫和集成板彎補償，過程中可大大減少編程時間。
多相位光源
四種獨立相位光源使用專門的光源條件來改善檢測效能，且高速相機在多相位光源下依舊可維持恒定的速度做檢測。
彈性多板合并&高速檢測
1、同步存取多筆元件信息，易於編程
2、多板程序節省多定位點掃描時間
自動夾板輸送系統
單鍵操作PCB進出板。可減少作業員的工作量并改善電路板的進出板時間。
高速滾珠絲桿驅動X-Y平臺移動
裝備高精度伺服馬達，有助於提供穩定且可靠的檢測結果。
生產線解決方案
生產線集成管理，以優化作業員的效率與反應時間。
TRI的集成解決方案包括以下四項:
離線編程系統
可使用此應用程式集成為每筆獨立先掃描好的影像做檢測演算法的調整與微調，且應用程式能提供即時的反饋。完成的程式可以再上傳到在線型檢測機上，以達到高穩定性與高精度的檢測。

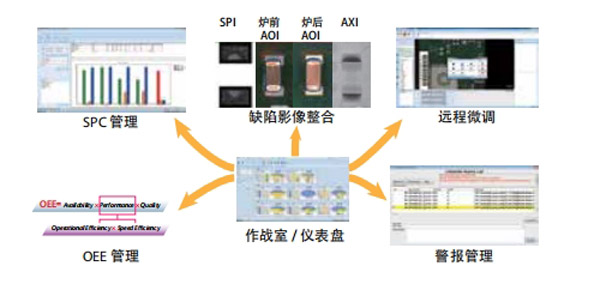

良率管理系統(YMS 4.0)
良率管理系統 (MS 4.0)提供橫跨 SPI、AO1 和 AXI系統的實時檢測狀態，監控 SPC和警報狀態，并支持整個 SMT生產線的遠程程式編輯調整。集中檢測管理提供前5到 10 大的缺陷和缺陷圖像、OEE審查和管理、根據產品線、工作站分析問題及挖掘根源，協助改善質量和生產效率分析。YMS 4.0 支持工業 4.0 協議。
品質驗證
在自動檢測過程中即可自動搜集良品/不良品影像，不需重新載入板子便可進行測試、微調與驗證的程式參數調整。這可節省工程師微調的時間，加快新產品導人。

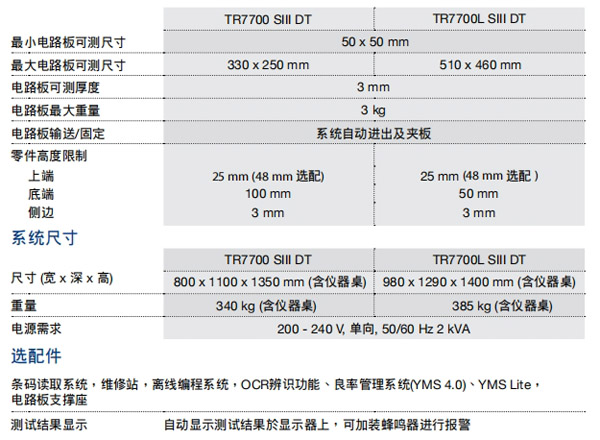

光學影像系統
上視相機:高感光4 Mpx高速彩色相機
照明光源:多相位，紅藍綠+白光LED燈源
光學解析度:10 or 15 um
取像方式:高速動態取像
取像/檢測速度
15 ym (c㎡/sec) 120
10 ym (c㎡/sec) 60
